產品介紹
三辰牌SCFM2系列閥控密封式鉛酸蓄電池采用AGM閥控技術，高純度原輔材料以及多項自主專利技術，具有較長的浮充和循環壽命，具有高能量化，低自放電率以及良好的耐高低溫性能。產品嚴格遵循國際標準IEC60896.21/22及國家標準GB/T19638.2，是無線和固定通信備用設備理想可靠的選擇，同時可以廣泛的應用在數據，電視信號傳輸以及EPS/UPS等領域。
產品特點與優勢
- 基本特征 - SCFM2系列電池采用AGM（超細玻璃棉）隔板，貧液式設計，在正負極板之間預留有氣體通道，電池充電過程中，正極上產生的氧氣可以順利的通過隔板到達負極，與負極活性物質反應并還原成水，從而實現高效的氣體再化合；選用無銻多元鉛鈣特種合金鑄造板柵，抑制氧氣的析出，達到不失水的目的。所以，在電池的整個使用壽命期間，不用加酸，加水。電池密封反應效率為99%以上，使用過程中無酸霧溢出，不腐蝕設備，可隨設備安裝使用。自放電小，通過優化合金配方，采用超純?cè)o材料，清潔的工藝環境，使電池自放電極小，每月自放電率≦3%。結構緊湊，耐振動性能好，比能量高。
- 使用壽命長 - 正板柵采用多元鉛基合金，比普通鉛鈣合金的晶核分布更加均勻，晶粒間結合致密，減少了晶界腐蝕。專利的子母板柵結構：采用國際上先進的子母板柵專利板柵技術，板柵上的電流分布更加的均勻，合理。正極板固化采用高溫高濕工藝，形成長壽命四堿式硫酸鉛結構；專用裝配設備，實現了極群緊裝配，電池循環性能優異。蓄電池正負極板優化設計，蓄電池正常浮充使用壽命為10年。
- 密封技術可靠 - 安全閥采用專利迷宮式雙層防爆濾酸閥體結構，當電池內部壓力達到一定值時，安全閥自動開啟泄壓，當壓力恢復正常值時自動關閉，安全閥上的濾酸裝置防止了排氣過程中酸霧溢出，并可防止外部明火引入電池內部。電池端子采用專利多層極柱密封方式，抗機械沖擊，耐酸霧腐蝕性能大大提高，爬酸途徑大大延長，保證了電池在壽命期間極柱密封的可靠性。電池可承受80KPa內壓力而無任何異常。
- 性能均勻性好 - 保證電池的容量和浮充電壓均勻一致性，電池在極板生產，單體裝配和成品檢測中，各增加了一道均勻化工序，以保證制造過程中零部件均勻一致，電池出廠開路電壓偏差≤±10mV，從而保證出廠電池產品質量的均一性。
- 大電流放電性能良好 - SCFM系列電池采用獨特的子母型板柵結構和專用活性物質配方，提高了電池的大電流放電性能和充電接受能力，非常適于大電流沖擊放電的適用要求。采用嵌銅芯圓端子結構設計，端子電阻小，適合大電流放電。
- 連接方便 - 電池之間連接采用鍍錫銅芯多股電纜軟連接線或鍍錫紫銅排，連接方便，壓降小，可有效防止電池間外部短路。
- 適用溫度范圍廣 - 特殊的電解液配方和專用活性物質配方，使電池具有良好的高低溫性能，電池適用溫度范圍廣，可在-15℃~+45℃范圍內使用，推薦使用溫度范圍為25℃±5℃。
規格及型號
| 產品型號 | 額定電壓(V) | 額定容量(Ah)20h率(終壓1.75V/單體) | 尺寸 | 重量 | |||
|---|---|---|---|---|---|---|---|
| 長 | 寬 | 高 | 總高 | ||||
| SCSP12-24A | 12 | 24 | 166 | 125 | 175 | 175 | 7.7 |
| SCSP12-24B | 12 | 24 | 166 | 175 | 125 | 125 | 7.7 |
| SCSP12-27 | 12 | 27 | 166 | 175 | 125 | 125 | 8.2 |
| SCSP12-33 | 12 | 33 | 195 | 129 | 155 | 179 | 10.0 |
| SCSP12-38 | 12 | 38 | 196 | 165 | 176 | 176 | 12.5 |
| SCSP12-42 | 12 | 42 | 196 | 165 | 176 | 176 | 13.3 |
| SCSP12-45 | 12 | 45 | 196 | 165 | 170 | 170 | 14.8 |
| SCSP12-50 | 12 | 50 | 257 | 133 | 201 | 201 | 16.1 |
| SCSP12-65 | 12 | 65 | 324 | 166 | 175 | 175 | 21.0 |
| SCSP12-80 | 12 | 80 | 350 | 167 | 179 | 179 | 25.5 |
| SCSP12-100 | 12 | 100 | 329 | 172 | 216 | 223.5 | 29.8 |
| SCSP12-120 | 12 | 120 | 407 | 173 | 224 | 231.5 | 36.0 |
| SCSP12-200B | 12 | 200 | 497 | 259 | 228 | 235.5 | 61.9 |
| SCSP12-245 | 12 | 245 | 521 | 269 | 220 | 225 | 69.6 |
產品技術特性
電池的放電特性及其影響因素

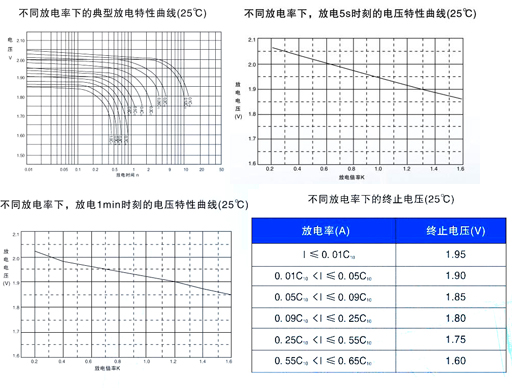

放電性能蓄電池的放電容量與放電電流，終止電壓以及放電時的溫度直接相關。總的來說，放電電流越小，終止電壓越低，溫度越高，電池放出的電量越大。

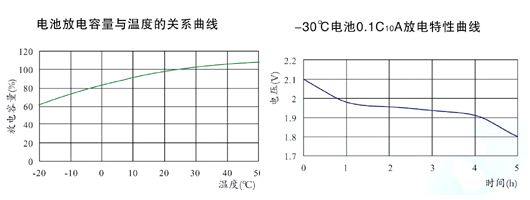

溫度：溫度影響電池的容量。例如溫度從25℃降低到0℃，容量將下降到額定容量的80%左右，同時溫度過低，使電池長期充電不足，造成負極硫酸鹽化，最終導致電池放不出電。如果電池放電時溫度不是25℃，按一下公式換算成25℃容量C25℃。
式中:T---放電時的環境溫度 CT---溫度T時的放電容量 k---溫度系數，10小時率放電時k=0.006/℃；3小時率放電時k=0.008/℃；1小時率放電時k=0.01/℃。
終止電壓：終止電壓指電池放電時電壓下降到不宜繼續放電時的最低工作電壓。一般規定鉛酸蓄電池10小時率和3小時率的放電終止電壓為1.80V，1小時率為1.75V。
電池的充電特性及其影響因素
- 電池的環境濕度：推薦使用溫度為25℃。在25℃時，電池的實際放電容量可達額定容量的100~105%。如果溫度未達到上述要求，可采用下列方法加以校正：1、改變電池的環境，如采用溫度調節設備或改變電池的位置，加強空氣循環。2、采用溫度校正法，即溫度高，降低電池的浮充電壓；溫度低，提高電池的浮充電壓。
- 浮充電壓：選擇適合的浮充電壓主要目的是為了使電池達到理想的使用壽命和額定容量，如果浮充電壓過高，電池的浮充電流隨之增大，引起板柵腐蝕速度加快，電池的使用壽命縮短；浮充電壓過低，電池不能維持在安全荷電狀態，易導致不可逆轉硫酸鹽化，容量降低，縮短電池的使用壽命。
電池電池的內阻和短路電流
電池的內阻是一個動態非線性參數，隨電池溫度，荷電狀態和電池使用狀態變化而變化，電池在滿荷電狀態下內阻處于最低值，下表給出的內阻值是在25℃±5℃環境中采用日本日置HIOKI-3551型蓄電池內阻測試儀在安全充電狀態下測得的。
| 電池型號 | 內阻（mΩ） | 短路電流（A） |
|---|---|---|
| SCFM-100 | 0.650 | 3050 |
| SCFM-200 | 0.580 | 3100 |
| SCFM-300 | 0.462 | 4100 |
| SCFM-400 | 0.385 | 4900 |
| SCFM-500 | 0.342 | 5500 |
| SCFM-600 | 0.316 | 6250 |
| SCFM-800 | 0.264 | 7200 |
| SCFM-1000 | 0.226 | 8600 |
| SCFM-1200 | 0.198 | 9900 |
| SCFM-1500 | 0.162 | 11500 |
| SCFM-2000 | 0.138 | 13400 |
| SCFM-3000 | 0.091 | 20000 |
電池的使用
浮充使用
電池即可浮充使用也可循環使用。浮充運行是蓄電池理想的運行條件，此時電池一直處于滿荷電狀態，在此條件下運行電池將達到較長的使用壽命。浮充運行是，充電電壓應隨環境溫度作適當調整，浮充電壓數值，可按溫度補償系數±3.5mV/℃/單位計算。
| 環境溫度（℃） | 浮充電壓（±0.02V/只） | |
|---|---|---|
| SCFM2-200～3000 | SCFM2-100C | |
| 0 | 2.35 | 2.35 |
| 10 | 2.32 | 2.31 |
| 20 | 2.38 | 2.29 |
| 25 | 2.26 | 2.27 |
| 30 | 2.24 | 2.26 |
| 35 | 2.23 | 2.23 |
| 40 | 2.20 | 2.22 |
| 45 | 2.19 | 2.20 |
均衡充電與補充電
電池在下列情況下需對電池組進行均衡充電或補充電
- 電池系統安裝完畢，投入運行前應先對電池組進行補充充電
- 電池組浮充運行每三個月，或當有兩只以上電池電壓低于2.18V時
- 電池?cái)R置停用時間超出二個月
- 電池全浮充運行到達三個月。均衡充電/補充電的方法推薦如下：SCFM2- 200~3000以2.34V~2.39V/單體，SCFM2-100電池以2.38~2.42V/單體充電16~20小時。電池均充時溫度補償系數為±3.5mV/℃/單體。
（ 注意： ①上述充電時間是指溫度范圍為20~30℃。如果環境溫度下降，則充電時間應適當增加，如果環境溫度上升，則充電時間應適當減小。②當均充電后，對于仍低于2.18V/單體的落后電池，應進行0.1C10A放電3-4h，然后以0.1C10A限流2.36V(SCFM2-100電池2.40V)/單體恒壓均充電。）
電池再充電
電池放電后應及時進行再充電，再充電方法推薦如下：以0.1C10A~0.15C10A的恒電流對電池組充電，到電池單體平均電壓上升到2.34~2.39V(SCFM2-100電池為2.38~2.42V)，然后改用2.34~2.39V(SCFM2-100電池為2.38~2.42V)/單體進行恒壓充電，直到電池充足電結束。用上述方法進行充電，其充足電的標志，可以用以下兩條中的人一條作為判斷依據：
1. 不同放電深度，電池充足電的時間參考下表
| 放電深度(%) | 恒流充電電流（A） | 恒流轉恒壓時間 | 恒壓充電電壓（V/單位） | 充電時間 |
|---|---|---|---|---|
| 20 | 0.1C10 | 1.6 | 2.40 | 12 |
| 0.15C10 | 1.2 | 2.40 | 10 | |
| 50 | 0.1C10 | 4.3 | 2.40 | 18 |
| 1.15C10 | 3.3 | 2.40 | 16 | |
| 80 | 0.1C10 | 6.8 | 2.40 | 20 |
| 0.15C10 | 5.5 | 2.40 | 18 | |
| 100 | 0.1C10 | 8.7 | 2.40 | 24 |
| 0.15C10 | 6.8 | 2.40 | 22 |
2. 電壓恒定情況下，充電末期連續三小時充電電流值不變。在特殊情況下，電池組需盡快充足電，可采用快速充電方法：限流值≤0.2C10A，充電電壓為2.34V~2.39V(SCFM2-100電池為2.38V~2.42V)/單體。)
