產品概述
PGF系列有源逆變回饋放電裝置是根據客戶的需要研發而成的， 適用于發電廠、變電站、通訊機房直流屏等配有大容量蓄電池的配電系統中，用于蓄電池的活化使用及周期性核對容量放電。
本產品采用先進的電力電子技術及嵌入式混合信號處理技術，利用有源逆變的方法將蓄電池放出的直流電能變換為純正弦波交流交流電回饋到電網，確保放電電流穩流精度不大于1%，放電過程智能控制，放電結束條件可選擇電池終止電壓、放電容量或放電時間，具有使用安全、便捷，自動化程度高、高效節能、準確度高、可以遠方監控等特點。由于不采用消耗能量的方式泄放電能，沒有高熱量輻射，既避免了火災隱患又具有節能效果，與通常使用的電阻放電和近年來發展出來的采用耗能型電力電子元件的電子式放電設備相比具有顯著的優點。
回饋放電裝置采用便攜式結構設計，攜帶方便，便于擺放、接線和使用，并且可以任意多個模塊并聯運行。
使用條件要求
- 采用美國工業級32位DSP處理器，全數字化控制
- 采用能量回饋技術，將蓄電池電能返回給電網，實現有效的電能回收，效率達到90%以上，不發熱，節約能源，操作方便
- 注入電網的電流為正弦波，交流測功率因數>0.99，電流THD(總諧波含量)<5%，“綠色”無污染，不影響其它用電設備的正常運行
- 可組成N+X并聯冗余系統，可靠性高，可帶電插拔，維護方便、快捷
- 可靠的蓄電池放電保護，完善的并網保護和裝置保護，可靠性高
- 可設置多種放電模式和放電參數，使用方便
- 全程恒流放電，精度高，電流連續可調，范圍寬
- 可在線顯示和紀錄放電電壓、放電電流、放電時間和放電容量
- 放電終止電壓可設定，放電結束自動停止，有效防止蓄電池過放電
- 風扇根據溫度及放電電流大小調速，在保證模塊正常工作的前提下兼顧噪聲和整機效率
- LCD液晶顯示及故障聲光報警，可顯示和設置模塊的工作狀態和工作參數
- 既可組成單相并聯系統，也可方便地組成三相系統，滿足不同的現場要求
- 既可將電能回饋給電網，也可作為逆變器為其它負載提供高質量的交流電，滿足用戶不同的需要
系統參數
| 項目名稱 | 技術指標 | ||
|---|---|---|---|
| 額定放電電流(A) | 30 | ||
| 并聯模聲數量 | 任意 | ||
| 直流輸入 | 額定電壓(VCD) | 220 | 110 |
| 電壓允許范圍(VDC) | 190～270 | 98～135 | |
| 額定電流(A) | 30 | 50 | |
| 交流輸出 | 電網電壓允許范圍(VAC) | 132～250 | |
| 頻率范圍(HZ) | 45～55 | ||
| 電流功率因數 | 0.99 | ||
| 頻率精度 | <0.1% | ||
| 放電穩流精度 | ≤±1% | ||
| 電流THD | <5% | ||
| 效率(額定輸入電壓，滿載) | ≥90% | ||
| 環境條件 | 絕緣強度 | 2KVac,1min | |
| 噪音(1m) | <50dB | ||
| 工作環境溫度 | 0～45℃ | ||
| 運輸與存儲溫度 | -40～70℃ | ||
| 濕度 | 0～90%，無冷凝 | ||
| 海拔 | ≤3000，1500～3000m每升高100m輸出降額1% | ||
| 保護功能 | 輸入欠壓、過壓保護，輸出過載保護，輸出短路保護，過溫保護 | ||
| 外形尺寸 | 200*339*251(寬*深*高) | ||
| 重量 | 16 | ||

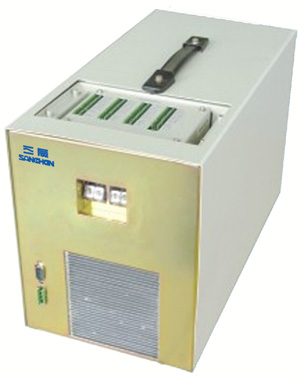

外形結構
（圖片僅供參考，實物可根據用戶需求定制）
