產品概述
GZDW系列微機控制直流電源屏是我公司根據電力系統的需要，并集多年開發和設備網上運行經驗而設計、開發、生產的新一代系列化智能化微機控制直流操作電源。本產品適用于電力、石化、冶金、鐵路等需要220V/110V直流電源控制的場合，廣泛適用于發電廠、水電站以及各類變電站、開閉所和用戶變電站中，為斷路器分合閘及二次回路中的儀器儀表、繼電保護和故障照明提供直流電源。
系統特點
- 全模塊化設計，簡潔、直觀，組屏方便，整流模塊并聯運行，N+1熱備份；
- 超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所；
- 整流模塊可帶電插拔，在線維護方便快捷；
- 整流模塊智能控制，輸出電壓、電流平滑調節；自主均流，穩定性好，均流精度高；
- 設計采用IEC國際電工委員會、UL、EN等國際標準，可靠性與安全性有充分保障；
- 監控系統采用觸摸屏或大屏幕液晶漢字顯示，人機界面友善、操作直觀方便；
- 可通過監控模塊進行系統各部分的參數設置，界面友好操作方便；
- 開放式接口設計，強大的通訊功能，很方便實現與變電站RTU裝置或DCS相連；
- 三級集散式監控系統實現對電源系統的遙測、遙控、遙信、遙調、以及無人值守；
- 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能控制，設有電池過欠壓和充電過流聲光告警及溫度自動補償功能。
使用條件與要求
- 室內使用，且通風良好，安裝使用地點海拔≤2000m；
- 設備運行環境溫度：-5℃～45℃，設備存貯環境允許溫度：-25℃～50℃；
- 環境溫度：日平均相對濕度≤95%，月平均相對濕度≤90%，且無凝露現象；
- 設備垂直安裝，垂直傾斜度≤5%，安裝使用地點無強烈振動和沖擊；
- 安裝使用地點無強電磁場干擾，外界磁場感應強度≤0.5mT；
- 安裝使用地點無導電性塵埃及破壞絕緣的腐蝕性氣體；
- 交流輸入電壓波形為正弦波，電壓幅值持續波動范圍不超過額定值±15%；
- 交流輸入電源頻率波動范圍不超過額定值5%。
- 注：使用條件與上述條件不相符時，請與制造商協商解決！

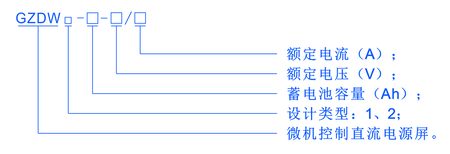

型號說明
技術性能
| 主要參數 | GZDW1型 | GZDW2型 |
|---|---|---|
| 系統類別 | 小容量直流系統 | 中小容量直流系統 |
| 系統制式 | 單相 | 三相四線制 |
| 交流輸入電壓 | 220VAC±15% | 380VAC±15% |
| 頻率 | 45～55Hz | |
| 動力回路 | 可根據需要配置 | |
| 控制回路 | 可根據需要配置 | |
| 閃光回路 | 可根據需要配置 | |
| 電池額定容量 | 17Ah～40 Ah | 40Ah～100 Ah |
| 直流額定電壓 | 110VDC 、220VDC | |
| 直流額定電流 | 5A | 10A～20A |
| 浮充電壓 | 99～130VDC、198～260VDC | |
| 均充電壓 | 110～143VDC、220～286VDC | |
| 紋波系數 | ≤±0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±0.5% | |
| 均流不平衡度 | ≤±5% | |
| 效率 | η≥90% | |
| 功率因數 | COSΦ≥92% | |
| 通信接口 | RS485 | |
| 防護等級 | 不低于IP30 | |
外形結構
系統由充電柜、饋電柜和電池柜組成，系統容量不大于40Ah 時，可采用充饋電一體柜。系統結構采用PED組裝式骨架，前后開門、正面設置玻璃門，屏體表面采用噴涂工藝。
| 柜體外形尺寸：高×寬×深 | 安裝尺寸：寬度方向×深度方向 | |
|---|---|---|
| 2260×800×600mm | 650×550 | |
| 2360×800×550mm | 650×500 | |
| 注：深度均不包括玻璃門25mm。 | ||
