產品概述
SCDU系列智能型通信電源是我公司集多年開發和設備網上運行經驗，專為電力部門、郵電部門的通信設備而設計制造的多功能、高性能、智能式一體化電源。該電源系統由交流配電柜、直流配電柜、整流柜、整流模塊、監控裝置及蓄電池組等幾部分組成。系統可輸出額定電流600A，可配置3-12個（48V/50A）高頻整流模塊，并內置1-4組蓄電池。本產品適用于中小容量交換局、移動基站、變電站和各種專用通信網。
產品特點
- 標準結構設計，具有優良的通用性；
- 體積小、重量輕，電源系統對機房承重要求低；
- 完善的交、直流側防雷設計，適應多雷暴地區；
- 超寬輸入電壓范圍，電網適應能力強；
- 采用數字化DSP控制技術，功率密度高；
- 無損傷熱插拔，支持在線維護，方便快捷；
- 完善的電池管理功能，有效延長蓄電池的使用壽命；
- 網絡化設計，提供多種通信接口，可實現本地和遠程監控；
- 觸摸式液晶屏中文顯示，人機界面友善，操作直觀方便；
- 系統采用全隔離技術，系統安全性高；
- 完備的故障保護、故障告警功能；
- 采用全橋軟開關技術，整機效率提高。
使用條件與要求
- 室內使用，且通風良好，安裝使用地點海拔≤2000m；
- 設備運行環境溫度：-5℃～45℃，設備存貯環境允許溫度：-25℃～50℃；
- 環境溫度：日平均相對濕度≤95%，月平均相對濕度≤90%，且無凝露現象；
- 設備垂直安裝，垂直傾斜度≤5%，安裝使用地點無強烈振動和沖擊；
- 安裝使用地點無強電磁場干擾，外界磁場感應強度≤0.5mT；
- 安裝使用地點無導電性塵埃及破壞絕緣的腐蝕性氣體；
- 交流輸入電壓波形為正弦波，電壓幅值持續波動范圍不超過額定值±15%；
- 交流輸入電源頻率波動范圍不超過額定值5%。
- 注： 使用條件與上述條件不相符時，請與制造商協商解決！

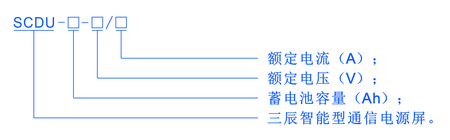

型號說明
技術性能
| 系統規格 | 48V/100A | 48V/200A | 48V/300A | 48V/400A | 48V/500A | 48V/600A |
| 系統容量 | 100A | 200A | 300A | 400A | 500A | 600A |
| 監控裝置 | SCJK-48、一個系統配置一臺監控裝置。 | |||||
| 整流模塊 | SCT-48/50、根據實際情況配置3～12臺。 | |||||
| 交流配電 | 380V/60A、380V/100A、380V/200A、380V/300A、380V/400A，根據實際情況配置。 | |||||
| 直流配電 | 100A、200A、300A、400A、500A、600A，根據實際情況配置。 | |||||
| 蓄電池組 | 100Ah、200Ah、300Ah、500Ah、800Ah、1000Ah、1200Ah、1500Ah，根據實際情況配置。 | |||||
| 選配件 | 電池架、電池巡檢裝置。 | |||||
| 性能指標 | 下限 | 典型 | 上限 | 單位 | 注 釋 |
| 額定工作電壓 | 220 | Vac | |||
| 輸入電壓范圍 | 90 | 220 | 290 | Vac | 三相五線輸入相對相380V/相對零線220Vac。 |
| 輸入頻率 | 45 | 50 | 65 | Hz | |
| 電池輸入 | 43.2 | 53.5 | 58 | Vdc |
| 參數 | 下限 | 典型 | 上限 | 單位 | 注 釋 |
| 輸出電壓范圍 | 43 | 53.5 | 58 | Vdc | 正極接地 |
| 輸出電流范圍 | 0 | 600 | A | ||
| 穩壓精度 | ±0.5 | % | |||
| 負載調整率 | ±0.5 | % | |||
| 電網調整率 | ±0.1 | % | |||
| 均流度 | ±5 | % | |||
| 輸出效率 | 90 | 93 | % | 220Vac 輸入 | |
| 峰值雜音電壓 | 200 | mV | 帶寬為20MHz測量 | ||
| 寬頻雜音電壓 | 50 | mV | 3.4KHz~150KHz | ||
| 20 | mV | 0.15~30MHz | |||
| 離散雜音電壓 | 5 | mV | 3.4KHz~150KHz | ||
| 3 | mV | 150KHz~200KHz | |||
| 2 | mV | 200KHz~500KHz | |||
| 1 | mV | 0.15~30MHz | |||
| 衡重雜音電壓 | 2 | mV |
| 參 數 | 下限 | 典型 | 上限 | 單位 | 注 釋 |
| 輸入過壓保護 | 290 | Vac | 可自恢復 | ||
| 輸入欠壓保護 | 85 | Vac | 可自恢復 | ||
| 輸出過壓保護 | 58.5 | 59 | 60.5 | Vdc | 鎖死 |
| 輸出短路保護 | 不帶電池情況下可長期短路，可自恢復 |
| 參數 | 下限 | 典型 | 上限 | 單位 | 注 釋 |
| 輸入-輸出 | 2500 | Vac | 1min，無擊穿，漏電流≤30mA | ||
| 輸入-機殼 | 2500 | Vac | |||
| 輸出-機殼 | 1000 | Vac | |||
| 絕緣電阻 | 在正常大氣壓下，相對濕度為90%，試驗電壓為直流500V時，電源輸入對輸出、輸入對地、輸出對地的絕緣電阻均不低于10MΩ。 | ||||
外形結構
本電源系統采用PED組裝式骨架，前后開門、正面設置玻璃門，屏體表面采用噴涂工藝，柜體防護等級IP30。
| 柜體外形尺寸：高×寬×深 | 安裝尺寸：寬度方向×深度方向 |
|---|---|
| 2260 mm×600 mm×600 mm | 450 mm×550 mm |
| 2260 mm×800 mm×600 mm | 650 mm×550 mm |
| 注：其中機柜高度為2200mm，眉頭高度為60mm，深度包括玻璃門25mm。 | |
