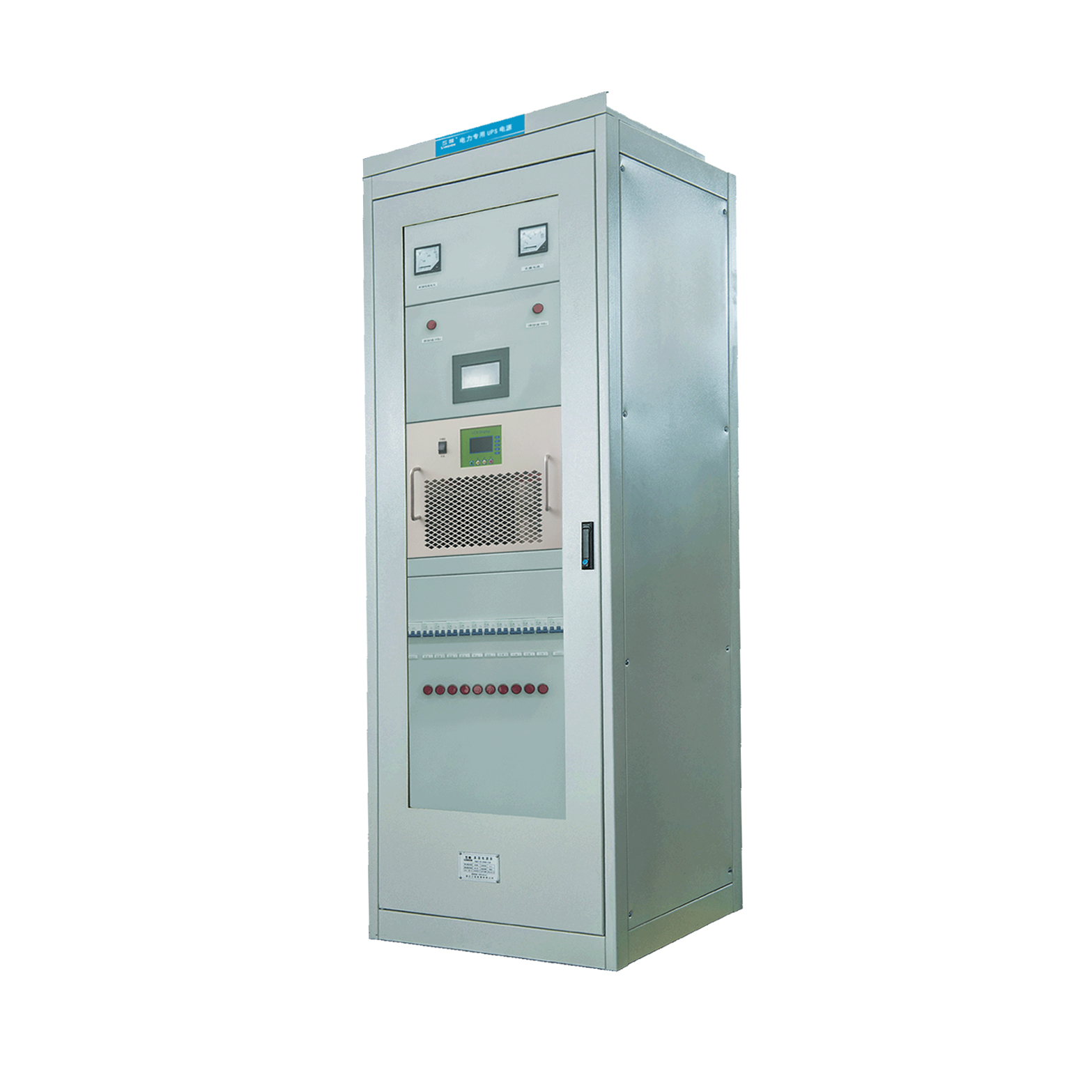

SCUPS系列電力專用UPS電源

SCUPS系列電力專用UPS電源是專為電力系統設計，具有雙變換在線式、交直流供電不間斷轉換功能 ，滿足電力應用的高可靠性UPS電源。電源輸出功率從3KVA～80kVA，與電力直流操作電源系統一起，組成發電廠、變電站的專用UPS電源，向微機、通訊、載波、事故照明及其它重要設備供電。從電廠或變電站現有直流操作電源取電節省了用戶對電池組的投資和維護；該電源系統具有完善的自我檢測和保護功能、大屏幕人機界面HMI顯示、智能化的“人-機”對話菜單及遠程監測監管功能、高品質的正弦波輸出和抗雷擊、抗電磁干擾功能，可廣泛應用于電力系統、RTU、電力載波、電力監控等場所。

咨詢我們

產品概述

SCUPS系列電力專用UPS電源是專為電力系統設計，具有雙變換在線式、交直流供電不間斷轉換功能 ，滿足電力應用的高可靠性UPS電源。電源輸出功率從3KVA～80kVA，與電力直流操作電源系統一起，組成發電廠、變電站的專用UPS電源，向微機、通訊、載波、事故照明及其它重要設備供電。從電廠或變電站現有直流操作電源取電節省了用戶對電池組的投資和維護；該電源系統具有完善的自我檢測和保護功能、大屏幕人機界面HMI顯示、智能化的“人-機”對話菜單及遠程監測監管功能、高品質的正弦波輸出和抗雷擊、抗電磁干擾功能，可廣泛應用于電力系統、RTU、電力載波、電力監控等場所。

產品特點

  • 【先進的控制技術】采用先進的脈寬調制控制技術，快速響應外部環境的變化，實時提供不間斷高品質的正弦波電源。
  • 【全方位的電源保護】采用高頻雙變換結構，輸出穩定度高，無中斷時間。交流、直流輸入與交流輸出三者完全隔離，可完全抑制電網中的各種諧波電壓、浪涌、電壓突變等干擾，保證電源始終為負載提供全方位保護。
  • 【獨創的交流并機技術】逆變模塊內部采用了獨創的無主同步、低差自主均流技術和環流抑制技術，逆變模塊并聯工作時其電流不均衡度小于5%，環流小于1％。
  • 【無污染的綠色電源】通過有源或無源功率因數較正電路，大幅降低輸入電流諧波（THDI≤3%），輸入功率因數高于0.9，對電網不會造成干擾。
  • 【完備的本機監控管理】采用支持現場總線的智能傳感器、控制器和全中文彩色人機界面，實現不間斷電源屏數據傳送的全數字化，提高了數據的準確性和安全性。
  • 【優良的電磁兼容特性】直流升壓電路運用了先進的反灌雜音抑制技術，無需附加外接設備，即可完全符合電磁兼容標準，確保與共用直流屏的其他設備互不干擾。
  • 【降低成本，提高利用率】系統利用現有的直流柜和電池組作為直流電源，不僅可以減少用戶對電池組和充電器的投資，還可避免對電池組的分散管理和維護，提高電池組的可靠性和利用率。
  • 【靜態開關控制旁路逆變切換】系統采用靜態開關來控制市電和逆變的切換，其切換時間<5ms，使用戶擁有持續、穩定的電源。

使用條件與要求

  • 室內使用，且通風良好，安裝使用地點海拔≤2000m，超過2000米時需要降容使用；
  • 設備運行環境溫度：-5℃～45℃，設備存貯環境允許溫度：-25℃～50℃；
  • 環境溫度：日平均相對濕度≤95%，月平均相對濕度≤90%，且無凝露現象；
  • 設備垂直安裝，垂直傾斜度≤5%，安裝使用地點無強烈振動和沖擊；
  • 安裝使用地點無強電磁場干擾，外界磁場感應強度≤0.5mT；
  • 安裝使用地點無導電性塵埃及破壞絕緣的腐蝕性氣體；
  • 注： 使用條件與上述條件不相符時，請與制造商協商解決！

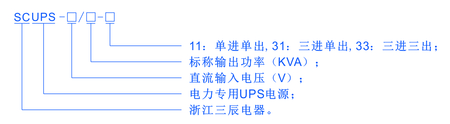

型號說明

Scups型號說明

技術指標

技術參數
直流輸入 220V(180-300V)（或定制其它電壓）
交流輸入 220V±20% 、380V±20% （V）
交流輸出特性（HZ） 額定容量 3-80KVA
輸出電壓 AC220V±3% 、380V±3%
輸出頻率 50Hz±0.5%
輸出波形 正弦波 諧波總失真率＜3%
動態響應 電壓瞬變范圍＜5%（負載25%←→100%）
過載能力 100%~125%，10分鐘; 125%~150%，30秒; 大于150%，立即關斷
市電逆變轉換 不間斷
旁路逆變轉換 ≤5ms
功率因素 ≥0.8
逆變效率 ≥92%
絕緣強度 輸入-輸出:1500Vac/10mA/1min,輸入-機殼：1500Vac/10mA/1min, 輸出-機殼: 1500Vac/10mA/1min無飛弧，無擊穿
環境條件 噪音（1m） ＜55dB
工作環境溫度 -5～40℃
運輸與存儲溫度 －30～70℃
濕度 0～90%，無冷凝
海拔 ≤2000m，2000～3000m每升高100m輸出降額1%
保護功能 輸入接反保護，輸入欠壓、過壓保護，輸出過載保護，輸出短路保護，過溫保護。

外形結構

SCUPS系列電力專用UPS電源機柜采用PED骨架，框架堅固、組合方便，前門為單開玻璃門，后門雙開門，屏體表面采用噴塑涂裝，具有剛性好、美觀、安全的特點，主機外形尺寸如下：

外形結構
型號 容量(KVA) 主機尺寸高×寬×深 旁路隔離穩壓柜(選配）尺寸高×寬×深
SCUPS220/03-11 3 2260×800×600
SCUPS220/05-11 5 2260×800×600
SCUPS220/08-11 8 2260×800×600
SCUPS220/08-11 10 2260×800×600
SCUPS220/15-11 15 2260×800×600
SCUPS220/20-11 20 2260×800×600 2260×800×600
SCUPS220/30-11 30 2260×800×600 2260×800×600
SCUPS220/40-11 40 2260×800×600 2260×800×600
SCUPS220/08-31 8 2260×800×600
SCUPS220/10-31 10 2260×800×600
SCUPS220/15-31 15 2260×800×600
SCUPS220/20-31 20 2260×800×600 2260×800×600
SCUPS220/30-31 30 2260×800×600 2260×800×600
SCUPS220/40-31 40 2260×800×600 2260×800×600
SCUPS220/60-31 60 2260×800×600*2 2260×800×600
SCUPS220/80-31 80 2260×800×600*2 2260×800×600
SCUPS220/08-33 8 2260×800×600
SCUPS220/10-33 10 2260×800×600
SCUPS220/15-33 15 2260×800×600
SCUPS220/20-33 20 2260×800×600 2260×800×600
SCUPS220/30-33 30 2260×800×600 2260×800×600
SCUPS220/40-33 40 2260×800×600 2260×800×600
SCUPS220/60-33 60 2260×800×600*2 2260×800×600
SCUPS220/80-33 80 2260×800×600*2 2260×800×600
