PGD8無線智能型直流電源屏是在總結了直流電源領域先進、成熟的設計，運行經驗及發展趨勢的基礎上，利用現代電力電子與計算機網絡技術相結合，采用先進的基于無線廣域網技術的網絡傳輸模塊結合支持現場總線的智能化微機中央監控系統、新型直流屏專用免維護蓄電池和高頻開關電源模塊等而開發的全新一代直流電源屏，成功實現了對分布式直流電源屏的實時監控管理和靈活部署，解決了傳統直流電源只適應于小范圍小區域的集中監控系統的有線通訊方式，無法實現遠程監控的問題，是一種操作簡單、部署靈活、技術領先、性能可靠、自動化程度高的無線智能型直流電源產品。
PGD8無線智能型直流電源屏是在總結了直流電源領域先進、成熟的設計，運行經驗及發展趨勢的基礎上，利用現代電力電子與計算機網絡技術相結合，采用先進的基于無線廣域網技術的網絡傳輸模塊結合支持現場總線的智能化微機中央監控系統、新型直流屏專用免維護蓄電池和高頻開關電源模塊等而開發的全新一代直流電源屏，成功實現了對分布式直流電源屏的實時監控管理和靈活部署，解決了傳統直流電源只適應于小范圍小區域的集中監控系統的有線通訊方式，無法實現遠程監控的問題，是一種操作簡單、部署靈活、技術領先、性能可靠、自動化程度高的無線智能型直流電源產品。 PGD8 無線智能型直流電源屏廣泛應用于發電廠、變電站、工礦企業、大型建筑、電氣化鐵路等領域，可作為直流操作、繼電保護、信號回路、事故照明等負荷的直流電源，特別適用于無人值班變電站，可方便的實現遙測、遙控、遙信、遙調等功能，是500KV及以下等級變電站的理想的直流電源成套設備?；跓o線傳輸?shù)木W(wǎng)絡平臺，為不具備有線傳輸條件的企業，特別是地域跨度較大的企業，提供了成本低、見效快、高效率的數據傳輸平臺，為企業安全生產提供強有力的監測手段。

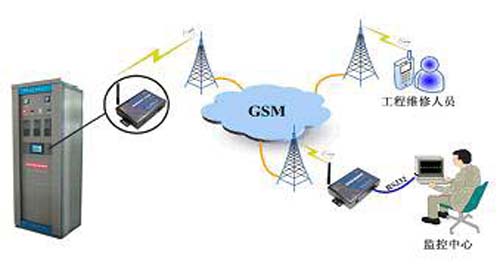

PGD8無線智能直流電源屏，采用中央監控裝置通過標準的數據總線，實現了直流系統的數據采集、監測、監控功能；采用無線傳輸模塊通過移動通信的GPRS 或CDMA 網絡，實現基于TCP/IP 協議的監測數據的無線遠程傳輸。同時，通過短信（SMS）方式將報警信息發送到相關人員的手機上。 當直流系統在正常運行時，監控中心可以通過無線網絡或工程維修人員也可以通過手機發送查詢短信到無線傳輸模塊查詢當前直流系統的運行參數，由中央監控裝置獲取系統運行參數后控制無線傳輸模塊把當前系統的運行參數發送短信到監控中心和工程維修人員的手機。當檢測到直流系統在某環節出現故障時，中央監控裝置做出安全的處理方式后控制無線傳輸模塊發送報警信息到監控中心或維護人員的手機中，實現無線遠程監控管理。
| 制式 | 三相四線制 |
| 交流輸入電壓 | 380V ± 15 % |
| 頻率 | 45～55 HZ |
| 系統類別 | 220V直流系統 | 110V直流系統 |
| 動力回路 | 可根據需要配置 | |
| 控制回路 | 可根據需要配置 | |
| 閃光回路 | 可根據需要配置 | |
| 額定電壓 | 220V | 110V |
| 浮充電壓 | 198～260V | 99～130V |
| 均充電壓 | 220～286V | 110～143V |
| 紋波系數 | ≤±0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±0.5% | |
| 均流不平衡度 | ≤±3% | |
| 交流輸入過壓告警 | 可設置（默認值437V） |
| 交流輸入欠壓告警 | 可設置（默認值323V） |
| 動力母線過壓告警 | 可設置（默認值256V/128V） |
| 動力母線欠壓告警 | 可設置（默認值200V/100V） |
| 控制母線過壓告警 | 可設置（默認值242V/121V） |
| 控制母線欠壓告警 | 可設置（默認值198V/99V） |
| 充電模塊輸出過壓保護 | 可設置（默認值287V/144V） |
| 充電模塊輸出欠壓告警 | 可設置（默認值198V/99V） |
| 蓄電池組浮充電壓 | 可設置（默認值243V/120V） |
| 蓄電池組均充電壓 | 可設置（默認值253V/127V） |
| 蓄電池組過充告警值 | 根據電池數量決定 |
| 蓄電池組過壓告警點 | 根據電池數量決定 |
| 蓄電池組欠壓告警點 | 根據電池數量決定 |
| 輸出對地 | 制 式 | 2KVAC | 漏電流≤30mA | 時間1min | 無飛弧，無閃絡 |
| 輸入對地 | 制 式 | 2KVAC | 漏電流≤30mA | 時間1min | 無飛弧，無閃絡 |
| 輸出對輸出 | 制 式 | 2KVAC | 漏電流≤30mA | 時間1min | 無飛弧，無閃絡 |
| 電氣絕緣 | 絕緣強度符合行業標準 |
| 防雷措施 | 嚴格按照ISO有關標準設計、安裝 |
| 接地措施 | 包括防范接地和安全接地 |
本電源系統采用GGD組裝式骨架，前后開門、正面設置玻璃門，屏體表面采用噴塑工藝，柜體防護等級IP30。
| 柜體外形尺寸：高×寬×深 | 安裝尺寸：寬度方向×深度方向 | |
|---|---|---|
| 2260×800×600mm | 650×550 | |
| 2360×800×550mm | 650×500 | |
| 注：深度均不包括玻璃門25mm。 | ||
