產品概述
近年來，隨著電子技術和通訊技術的迅猛發展，變（配）電站（所）逐步采用微機綜合自動化控制，對直流操作和應急電源提出了越來越高的要求。目前國內生產的各類直流電源柜已不能完全滿足市場需求，在很多應用場合要求電源柜具有更高的自動化和通訊能力。 為此，我們開發了采用標準的、開放的現場總線（如MODBUS-RTU協議總線），將具有通訊能力的智能器件連接起來，實現上位機，ＰＬＣ等通過總線對現場設備進行數據通訊，從而達到對設備的遠程控制、調節、測量、監視等功能的ＰＧＤ７直流電流柜?！ ?系統特點：硬件集成化、標準化、模塊化，強化軟件功能，控制方式靈活、方便，主要體現在以下幾個方面：
- 總線式
- 智能化
- 功能齊全
- 操作簡單
- 結構新穎
- 便于維護
PGD7直流電源是一種高度自動化的高頻電力綜合電源，其結構采用模塊化，n+1冗余設計保證了產品的高度可靠性；根據實際運行情況，可由以下功能模塊的全部或部分有機組合而成。
- 中央監控單元
- 高頻整流單元
- 母線調壓單元
- 饋線單元
- 蓄電池監測單元及蓄電池組
- 通信電源單元
- 逆變單元
- 交流進線單元
使用條件與要求
- 環境溫度不高于+40℃、不低于-10℃且在24h內平均溫度不高于+35℃
- 相對濕度在+40℃時不超過50%，溫度較低時允許有較高的相對濕度
- 安裝地點海拔高度不超過2000m
- 無導電、無爆炸塵埃、沒有腐蝕金屬和破壞絕緣的氣體和強烈振動和沖擊的場合
- 注： 超過上述 范圍請訂貨前說明另行設計

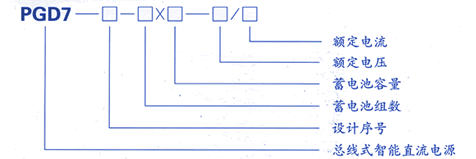

型號說明
系統參數
| 電壓 | AC 380V ± 15 % | AC 220V ± 15 % |
| 頻率 | 45～55 HZ | 45～55 HZ |
| 直流額定電壓 | 220V | 110V |
| 直流額定電流 | 控制8～600A | 動力120～1000A |
| 浮充電壓 | 220V +30%/-20% | 110V +30%/-20% |
| 均充電壓 | 220V +30%/-20% | 110V +30%/-20% |
| 紋波系數 | 均充 < 0.3% | 浮充 < 0.1% |
| 穩壓精度 | < ±0.3% | |
| 穩流精度 | < ±0.3% | |
| 保護動作電壓精度 | < ±0.3% | |
| 輸出對地 | 2KV AC | 漏電流≤30mA | 歷時1min | 無閃絡、無擊穿 |
| 輸入對地 | 2KV AC | 漏電流≤30mA | 歷時1min | 無閃絡、無擊穿 |
| 輸出對輸出 | 2KV AC | 漏電流≤30mA | 歷時1min | 無閃絡、無擊穿 |
外形結構
本電源系統采用GGD組裝式骨架，前后開門、正面設置玻璃門，柜體防護等級IP30
| 柜體外形尺寸：高×寬×深 | 安裝尺寸：寬度方向×深度方向 |
|---|---|
| 2260×800×600mm | 500×548 |
| 2360×800×550mm | 500×495 |
| 注：深度均不包括玻璃門25mm。 | |
